1．對膠乳的選擇和配料比的認識誤區
??
JS防水涂料的基本原理是以合成高分子聚合物膠乳改性水泥和石英砂為主要成分的無(wú)機膠凝材料，所形成的涂膜在基本保持水泥膠凝材料的高強度、強耐水性的特性基礎上，又具有柔性（即延伸率）。但是，聚合物膠乳也給水泥基材料帶來(lái)了負作用，即硬度的下降和長(cháng)期耐水性及耐老化性能的減弱，其負作用大小與所用膠乳的種類(lèi)和摻量密切相關(guān)（即膠乳的改性能力）。
目前市場(chǎng)上用于JS涂料的乳膠主要有兩類(lèi)——聚丙烯酸酯膠乳和聚乙烯-醋酸乙烯酯膠乳，前者的改性能力優(yōu)于后者，達到相同性能的用量前者亦顯著(zhù)少于后者，其負作用亦明顯小于后者。但大多數人錯誤地認為JS涂料應該是膠乳用量越大越好，在選購不同廠(chǎng)家產(chǎn)品時(shí)以相同價(jià)格為準比較哪家產(chǎn)品的膠乳用量大而選之。
因此，有些廠(chǎng)家或商家為了表明其產(chǎn)品膠乳用量大，就把購進(jìn)的膠乳原料摻水后再配制JS涂料，其產(chǎn)品質(zhì)量與真正的JS涂料相去甚遠。更有甚者，有些施工隊伍在低價(jià)承包防水工程后，采用市購的聚醋酸乙烯酯膠乳（俗稱(chēng)白乳膠）或聚乙烯醇膠水（俗稱(chēng)107膠水）摻配后施工，其后果不堪設想，嚴重地損壞了JS涂料的聲譽(yù)。目前建筑工程上大量使用的JS涂料中，真正采用聚丙烯酸酯膠乳的不到10%。
2．對分類(lèi)使用認識不足
??
JS防水涂料的延伸率大小與膠乳的用量大小直接相關(guān)，但膠乳摻量的大小又直接影響到涂層的長(cháng)期耐水性。為了解決這一矛盾，工程規范和產(chǎn)品標準的技術(shù)處理是將JS涂料分類(lèi)型:Ⅰ型為膠乳用量較大，延伸率要求達到200%以上，用于間歇性浸水的工程部位（如屋面、外墻面等）以滿(mǎn)足其變形較大的要求；Ⅱ型為膠乳用量略少，延伸率只要達到80%，以滿(mǎn)足變形較小卻有長(cháng)期耐水性要求的工程部位（地下室、廁浴間等）。但在許多工程中沒(méi)有區分使用，從地下室到屋面均使用一種類(lèi)型（Ⅰ型或Ⅱ型），不但達不到預期效果，還會(huì )導致不少質(zhì)量隱患。

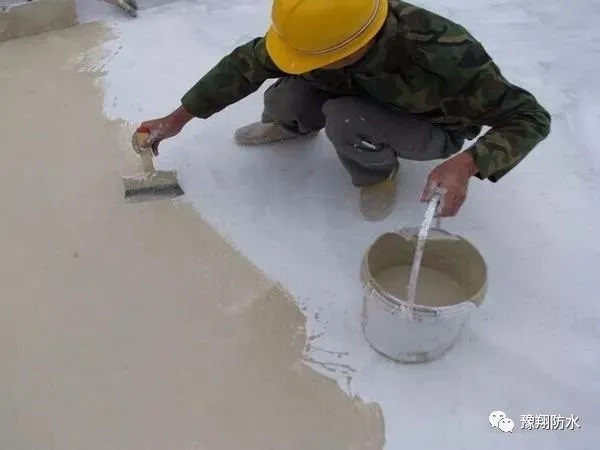

3．涂層厚度與施工遍數的關(guān)系
??
再好的防水涂料也得有一定的涂層厚度作為質(zhì)量保障。在《屋面工程技術(shù)規范》和《地下工程防水技術(shù)規范》中，JS涂料的基本厚度要求為1.5～2.0mm。但在實(shí)際工程的設計和施工監控中，往往只注意施工遍數卻忽略涂層***終厚度的把關(guān)，經(jīng)?？吹揭恍┰O計圖紙只標明“采用JS防水涂料幾涂幾布”卻不注明厚度要求，而現場(chǎng)管理也只關(guān)心涂刷了幾遍。這就給一些缺乏誠信的施工隊伍有空子可鉆，將涂料加水兌稀后，比設計要求多涂一到二遍，還會(huì )得到現場(chǎng)管理人員的贊許，在低價(jià)承包到工程后還能掙到不菲的利潤。

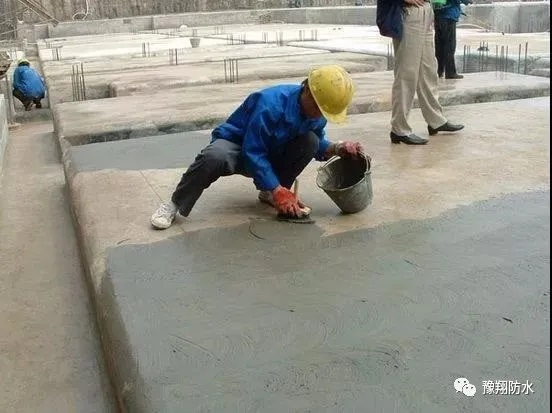

4．忽略了現場(chǎng)拌和狀態(tài)對涂膜性能影響的重要性
??
JS涂料為雙組分產(chǎn)品，實(shí)際上是把產(chǎn)品生產(chǎn)的***后一道工序——拌和分相，留給了現場(chǎng)施工人員完成。殊不知，雙組分產(chǎn)品拌和分相狀態(tài)對涂膜性能的形成是至關(guān)重要的。JS涂料為粉-液雙組分，不如其他液-液雙組分產(chǎn)品的拌和分相容易，雖然各廠(chǎng)家產(chǎn)品說(shuō)明書(shū)均有說(shuō)明現場(chǎng)拌和的正確方法，但許多施工隊伍拌和過(guò)程都是敷衍了事，有的甚至沒(méi)有專(zhuān)用的攪拌器，現場(chǎng)找根棍子手工攪和幾下，極少數人知道“分相終點(diǎn)”的判斷和掌握，使***終成型的涂膜的性能因為拌和分相的不完全而大打折扣。
5．對拉伸強度的認識誤區
??
在JS涂料的產(chǎn)品標準中，對涂膜拉伸強度的要求分別為Ⅰ型≥1.2MPa和Ⅱ型≥1.8MPa。不少人誤認為拉伸強度越高越好，其實(shí)不然。在JS涂料的拉伸性能試驗方法中，有一個(gè)標準養護7d后進(jìn)行50℃加熱養護24h的過(guò)程，許多涂料產(chǎn)品在此過(guò)程中因增塑劑揮發(fā)遷移而導致拉伸強度快速增長(cháng)，說(shuō)明這些產(chǎn)品在暴露使用中熱老化性能變化很快、壽命不長(cháng)。因此，對于拉伸強度異常高的產(chǎn)品應引起警覺(jué)，必要時(shí)，可做熱老化保持率試驗，而不應片面地認為拉伸強度越高越好。
6．隨意設置胎基位置
??
在一些工程的節點(diǎn)細部，為了避免應力集中，增設胎基層以擴延分散應力、減少涂層開(kāi)裂現象。因此，胎基位置的設置直接影響到使用效果，應該是胎基越靠近基層越能達到分散應力的作用。而實(shí)際上，許多工程隨意設置胎基位置無(wú)人過(guò)問(wèn)，以設置在涂層中部為多。有些工程竟將胎基鋪設在涂層表面。

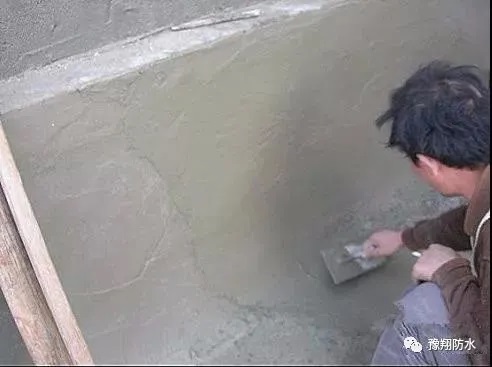

7．片面理解“可在潮濕基層施工”
??
JS防水涂料較其他防水涂料的特點(diǎn)是可在潮濕基層施工，但也有一個(gè)潮濕程度問(wèn)題，并不是說(shuō)任何潮濕的氣候環(huán)境條件或非常高的基層含水率情況下均可施工，因為JS涂料中膠乳是通過(guò)揮發(fā)固化的，過(guò)高的基層含水率和太潮濕的氣候條件對膠乳的固化成膜不利，會(huì )降低涂膜的延伸率。同時(shí)，JS涂料中的水泥又是通過(guò)水化固化的，太干的基層和氣候條件又對水泥固化不利，所以在炎熱干燥季節施工時(shí)又要在基層略噴灑些水后再施工。其實(shí)，JS涂料對施工的溫度和濕度范圍還是有一些要求的，一般溫度在5～35℃、濕度在50%～70%較為適宜，不顧溫濕度條件隨意施工JS涂料，雖然也能成膜，但涂膜性能相去甚遠。
8．對可加水調配的誤解
??
多數廠(chǎng)家在其產(chǎn)品說(shuō)明書(shū)中說(shuō)明，在***遍涂刷施工時(shí)可加水將涂料稀釋而改善對基層的滲透，以提高對基層的粘結力。因此不少人就誤解為JS涂料是可以隨意加水的，這是不對的。JS涂料中兩個(gè)成分比——聚灰比（聚合物與水泥的比例）和水灰比（水和水泥的比例）是廠(chǎng)家通過(guò)多次試驗研究確定的，任意改變其中一個(gè)成分比對涂膜性能的影響都是很大的。實(shí)際工程中任意加大粉料用量再隨便加水調整稠度的現象比比皆是，這實(shí)際上是在借JS涂料之名行偷減材料之實(shí)。
官方微信公眾號
掃一掃 關(guān)注我們
