自粘改性瀝青防水卷材分為二類(lèi)：一類(lèi)是以膠質(zhì)蠕變自粘膠涂蓋基材表面并復合隔離材料制造而成的高性能無(wú)胎自粘防水卷材。一類(lèi)是以以聚酯氈為胎體，以合成橡膠和優(yōu)質(zhì)重交瀝青為主料，配置成的膠質(zhì)蠕變自粘膠，涂蓋胎基表面并復合隔離材料制造而成的自粘卷材。該類(lèi)產(chǎn)品具有極強的粘結性能和自愈性，適應高低溫環(huán)境下施工。該類(lèi)產(chǎn)品耐低溫性能好，是地鐵、隧道和不可動(dòng)火現場(chǎng)***佳的防水、防潮和密封材料，還適用于管道的防水、防腐工程。
產(chǎn)品特點(diǎn)
該產(chǎn)品施工時(shí)不用粘結劑，也不須加熱烤至熔化，只須撕去隔離層，即可牢固地粘結在基層上。施工方便且施工速度極快。具有橡膠的彈性，延伸率***，很好地適應基層的變形和開(kāi)裂。適用于工業(yè)與民用建筑的屋面、地下室、室內、市政工程和蓄水池、游泳池以及地鐵隧道防水。還適用于木結構和金屬結構屋面的防水工程。特別適用于不宜動(dòng)用明火的石油庫、化工廠(chǎng)、紡織廠(chǎng)、糧庫等防水工程。
注意：不要把非暴露型的卷材用于暴露使用的環(huán)境，不要在凍結的基面上鋪貼自粘卷材。自粘卷材的包裝和隔離紙只能在鋪貼前和鋪貼時(shí)除去。
自粘防水卷材的施工工藝
1.基層清理→涂刷基層處理劑→節點(diǎn)加強處理→定位、彈線(xiàn)→鋪設自粘防水卷材→節點(diǎn)密封→工作面移交；

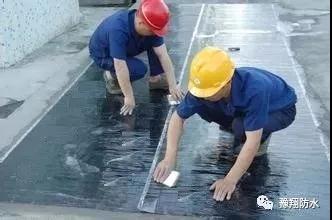

具體鋪設卷材時(shí)的做法：打開(kāi)整卷卷材，用一根鋼管插入成筒卷材中心的紙芯筒，然后由兩人各持一端抬至待鋪的起始端，并將卷材向前展出約500mm，由另一人掀剝次部分卷材的隔離紙，并將其卷到已用過(guò)的包裝紙芯筒上。將以剝去隔離紙的卷材對準已彈好的基準線(xiàn)輕輕擺鋪，再加以壓實(shí)。
隔離材料的介紹
自粘防水卷材一般是有兩種離型膜做為隔離材料，一種是PE離型膜，一種是PET離型膜。
PET離型膜底材是PET，就是在PET薄膜的表面涂上一層硅油，以降低PET薄膜表面的附著(zhù)力，達到離型的效果。常規厚度從25um至150um。有冷熱撕和光啞面之分，經(jīng)過(guò)防靜電和防劃傷處理，產(chǎn)品具有很好的吸附性和貼合性。PET膜耐溫性很高，耐溫性≥220℃，斷裂延伸率一般在30%左右。
PE離型膜就是在PE薄膜的表面涂上一層硅油，以降低PE薄膜表面的附著(zhù)力，達到離型的效果，其耐溫性≤130℃；斷裂延伸率200%；剝離力≤0.25N/25mm；殘余粘著(zhù)率≥70%。

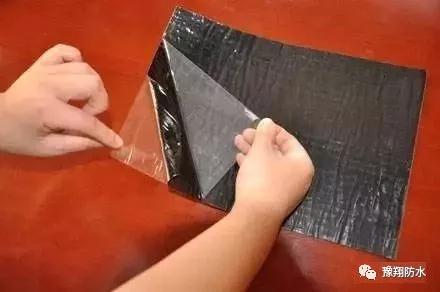

兩種隔離膜分析不易揭開(kāi)膜的影響因素
***：生產(chǎn)卷材時(shí)出料溫度超過(guò)了隔離膜的耐受溫度。
生產(chǎn)時(shí)各種產(chǎn)品都有要求的相應的不同的出料溫度，有的廠(chǎng)家生產(chǎn)線(xiàn)沒(méi)有降溫設備很難達到要求的出料溫度，只要隔離膜不收縮、不燙壞就生產(chǎn)，這種情況生產(chǎn)的卷材隔離膜也很難起到隔離的作用，同時(shí)隔離膜也會(huì )出現褶皺嚴重影響產(chǎn)品的外觀(guān)。
第二：生產(chǎn)出來(lái)的卷材不能及時(shí)的進(jìn)行冷卻降溫處理。
卷材從涂油鍋出來(lái)以后需要經(jīng)過(guò)幾道冷卻水來(lái)進(jìn)行柔性的降溫過(guò)程，可有時(shí)冷卻水會(huì )比較高，不能及時(shí)的對卷材表面進(jìn)行降溫處理，致使卷材長(cháng)時(shí)間處于較高的溫度中，使得卷材揭不開(kāi)膜。
第三：夏季施工時(shí)溫度造成的不易揭開(kāi)。
夏季由于外界氣溫較高，自粘卷材由于是黑色的極易吸熱，就會(huì )在施工時(shí)卷材表面溫度能達到60-70℃；而有的工地存放條件較差，若放置于太陽(yáng)底下卷材就極易因為溫度過(guò)高而傾斜；這兩種情況均會(huì )致使卷材揭膜很困難。
自粘防水卷材在生產(chǎn)及施工時(shí)出現的問(wèn)題
自粘類(lèi)防水卷材使用的隔離材料主要有兩種，一種是以PE隔離膜為隔離材料的卷材，一種是以PET隔離膜為隔離材料的卷材。這兩種卷材在夏季生產(chǎn)及施工時(shí)易出現揭不開(kāi)膜的現象，嚴重影響生產(chǎn)進(jìn)度和施工進(jìn)度。

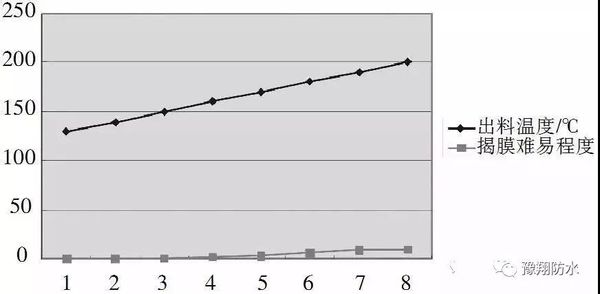

自粘卷材在生產(chǎn)時(shí)如果揭不開(kāi)膜，受膠料的出料溫度影響很大。如果溫度超過(guò)160℃，PE隔離膜上的硅油會(huì )跟自粘膠料中的油份互相溶解，失去了隔離性。那么到了施工工地更不好揭膜了。見(jiàn)圖1揭膜難易程度跟出料溫度的關(guān)系圖（縱坐標代表生產(chǎn)時(shí)膠料的出料溫度，橫坐標代表揭膜的難易程度，難易程度從0-8作為標識，8代表***難揭，即揭不開(kāi)。）
圖1揭膜難易程度跟出料溫度的關(guān)系圖

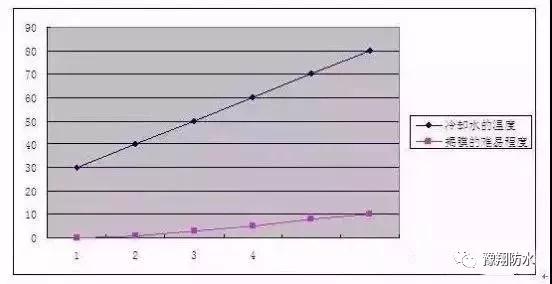

跟生產(chǎn)線(xiàn)的冷卻水的溫度有關(guān)系，冷卻水在生產(chǎn)時(shí)起到一個(gè)至關(guān)重要的作用，如果生產(chǎn)出來(lái)的卷材不能及時(shí)得到很好的降溫，那么嚴重時(shí)會(huì )把隔離膜表面燙壞，嚴重影響產(chǎn)品的外觀(guān)及質(zhì)量。見(jiàn)圖2揭膜難易程度跟冷卻水溫度的關(guān)系圖（縱坐標代表生產(chǎn)時(shí)冷卻水的溫度，橫坐標代表揭膜的難易程度，難易程度從0-6作為標識，6代表***難揭，即揭不開(kāi)。）
圖2揭膜難易程度跟冷卻水溫度的關(guān)系圖
卷材冷卻效果是依據產(chǎn)品厚度、生產(chǎn)線(xiàn)速度、設備冷卻狀況、氣候條件或環(huán)境溫度而定。如果卷材是在慢冷條件下生產(chǎn)卷材，膠料面層將出現0~0.06mm深度的海浪紋路。如果卷材是在急冷條件下生產(chǎn)卷材，膠料面層將出現表層深0~0.15mm，寬0.05~0.08mm大峽谷。這說(shuō)明兩種冷卻效果都有問(wèn)題。所以卷材需要柔性降溫過(guò)程，將卷材的溫度控制在收卷前40℃時(shí)，揭膜狀態(tài)是良好的。
夏季生產(chǎn)時(shí)切記配方不可做的太粘，滿(mǎn)足指標要求即可。因為夏季溫度過(guò)高，自粘類(lèi)卷材的高溫要求在70℃，地表溫度在60-70之間，而卷材是黑色的吸熱指數較高，所以卷材在工地若露天存放時(shí)溫度很高，若太粘極易揭不開(kāi)隔離膜，給施工造成很大的難度。
配方的原因
配方中使用的油份過(guò)多或是一些廢機油之類(lèi)的，在生產(chǎn)出的卷材在存放的短時(shí)間內就是極易析出，析出的油份會(huì )導致卷材粘性下降，另一方面還會(huì )跟隔離膜上的硅油起反應，使得隔離性下降，揭不開(kāi)膜。
隔離膜的原因
由于PE隔離膜的耐高溫指數低，所以在涂覆硅油的烘干溫度也不能過(guò)高
如果生產(chǎn)時(shí)出料溫度超過(guò)了硅油的烘干溫度就會(huì )膠料份硅油相容，失去隔離性。
施工環(huán)境的影響
夏季外界溫度較高，卷材本身吸熱指數較高，如果卷材在工地暴曬在陽(yáng)光下，卷材表面溫度達到40-50℃左右時(shí)就極易揭不開(kāi)膜，更況施工時(shí)有時(shí)卷材需要鋪貼在混凝土上，經(jīng)過(guò)暴曬以及混凝土的表面溫度，卷材極易達到50-60℃左右，這個(gè)時(shí)候如果揭膜更是難上加難。
夏季生產(chǎn)自粘卷材時(shí)要特別關(guān)注生產(chǎn)時(shí)的出料溫度和冷卻水的溫度，生產(chǎn)出來(lái)后把卷材模仿工地情況施工一下，防止在工地出現揭不開(kāi)膜的現象。
提示：
1.夏季生產(chǎn)自粘卷材時(shí)出料溫度不可超過(guò)160℃。
2.生產(chǎn)時(shí)的冷卻水的溫度不可超過(guò)40℃。
3.生產(chǎn)時(shí)自粘卷材要完全沒(méi)入水槽中，而不是漂浮于水上面。
4.配方要做的即硬又粘，而不是即軟又粘。
5.建議施工工地把卷材放置在陰涼處，盡量不要在中午溫度較高時(shí)施工。
官方微信公眾號
掃一掃 關(guān)注我們
